Instalasi Kabel UTP
(Straight & Cross)
Pengenalan Kabel UTP
Kabel UTP (Unshielded Twisted Pair) adalah kabel jaringan yang paling sering digunakan pada instalasi LAN. UTP terdiri dari 4 pasang kabel berwarna yang saling dipilin.
- Digunakan untuk menghubungkan perangkat jaringan (komputer, switch, router, dll)
- Ujung kabel menggunakan konektor RJ-45

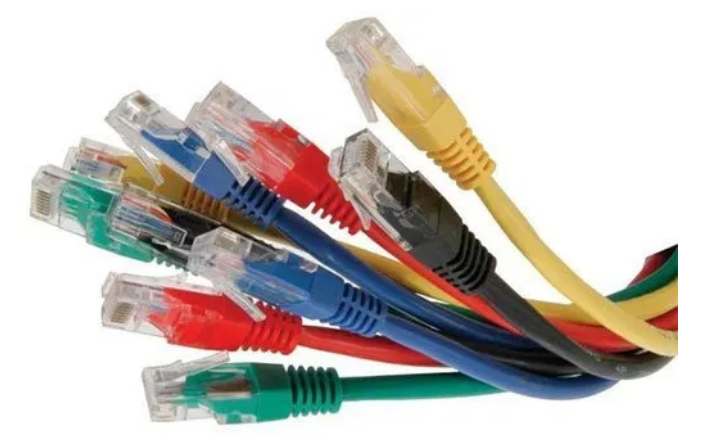

Ilustrasi Kabel UTP
Peralatan yang Diperlukan
- Kabel UTP
- Konektor RJ-45
- Crimping Tool (Tang Crimping)
- LAN Tester (penguji kabel)
- Cutter / Gunting kecil

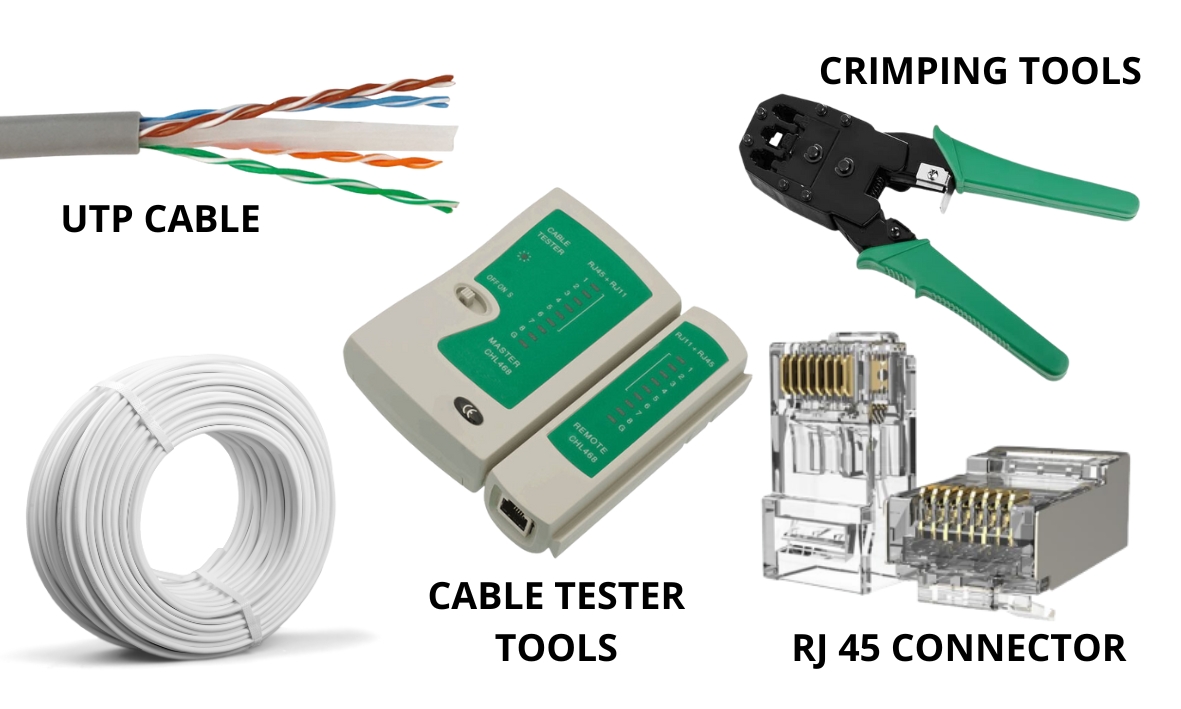

Tang Crimping & LAN Tester
Jenis Susunan Kabel UTP
Ada dua jenis susunan kabel pada instalasi jaringan:
- Straight-Through: menghubungkan perangkat berbeda, misal PC ke Switch/Hub.
- Cross-Over: menghubungkan perangkat sejenis, misal PC ke PC langsung.
| Urutan Kabel (Pin) | Straight-Through | Cross-Over |
|---|---|---|
| 1 | Putih-Oranye | Putih-Hijau |
| 2 | Oranye | Hijau |
| 3 | Putih-Hijau | Putih-Oranye |
| 4 | Biru | Biru |
| 5 | Putih-Biru | Putih-Biru |
| 6 | Hijau | Oranye |
| 7 | Putih-Coklat | Putih-Coklat |
| 8 | Coklat | Coklat |

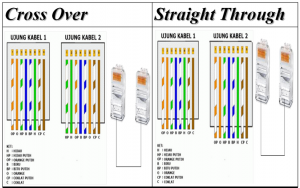

Diagram Susunan Kabel Straight & Cross
Langkah-langkah Pembuatan Kabel
- Siapkan kabel UTP secukupnya, potong ujungnya rata.
- Kupas kulit kabel ±2cm, rapikan 4 pasang kabel di dalamnya.
- Susun kabel sesuai urutan Straight atau Cross (lihat tabel).
- Ratakan ujung kabel, potong sisa jika perlu.
- Masukkan ke konektor RJ-45 dengan urutan benar.
- Crimp (tekan) dengan crimping tool hingga kokoh.
- Ulangi untuk ujung satunya sesuai kebutuhan (straight/cross).
- Uji kabel menggunakan LAN tester, pastikan semua pin terhubung dengan benar.
Tips!
- Pastikan urutan warna benar dan rapi agar tidak error.
- Jangan biarkan kawat tembaga keluar dari konektor.
- Uji kabel setiap selesai crimping untuk memastikan koneksi baik.
